生长方法
|
VGF
|
||
掺杂剂
|
p型: 锌
|
n型: Si
|
|
晶圆形状
|
圆形 (直径: 2 ″/3 ″/4 ″/6 ″)
|
||
表面取向
|
(100)± 0.5 °
|
||
可根据要求提供其他方向
|
|||
掺杂剂
|
锌 (p型)
|
Si (n型)
|
|
载流子浓度 (cm-3)
|
(0.5-5) × 1019
|
(0.8-4) × 1018
|
|
移动性 (cm2/V.S.)
|
50-120
|
(1-2.5) × 103
|
|
蚀刻间距密度 (cm2)
|
3000-5000
|
100-5000
|
|
晶圆直径 (mm)
|
76.2 ± 0.3
|
100 ± 0.3
|
50.8 ± 0.3
|
厚度 (微米)
|
625 ± 25
|
625 ± 25
|
350 ± 25
|
TTV [P/P] (µm)
|
≤ 4
|
≤ 4
|
≤ 4
|
台视 [P/E] (µ m)
|
≤ 10
|
≤ 10
|
≤ 10
|
翘曲 (µ m)
|
≤ 10
|
≤ 10
|
≤ 10
|
(毫米)
|
22 ± 1
|
32.5 ± 1
|
17 ± 1
|
OF/IF (mm)
|
12 ± 1
|
18 ± 1
|
7 ± 1
|
波兰
|
E/E
|
||
P/E
|
|||
P/P
|

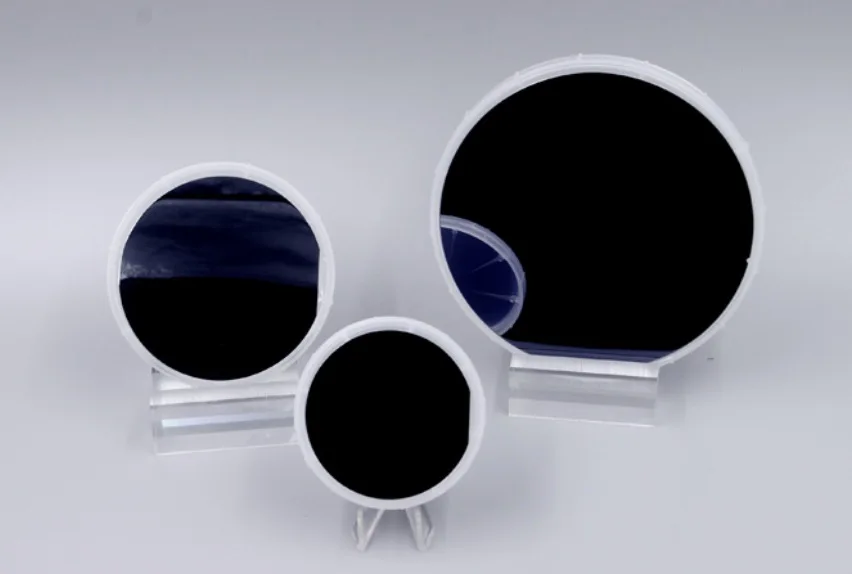

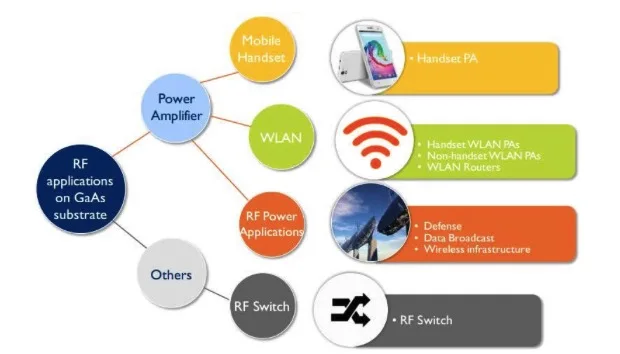

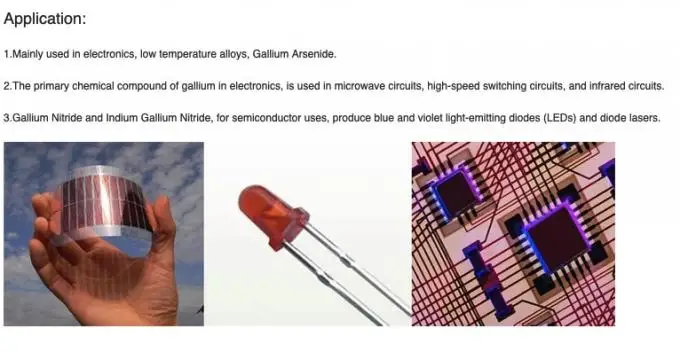

GaAs晶圆的应用
高频 高转换效率 低功耗 直接带隙
激光二极管
光伏器件

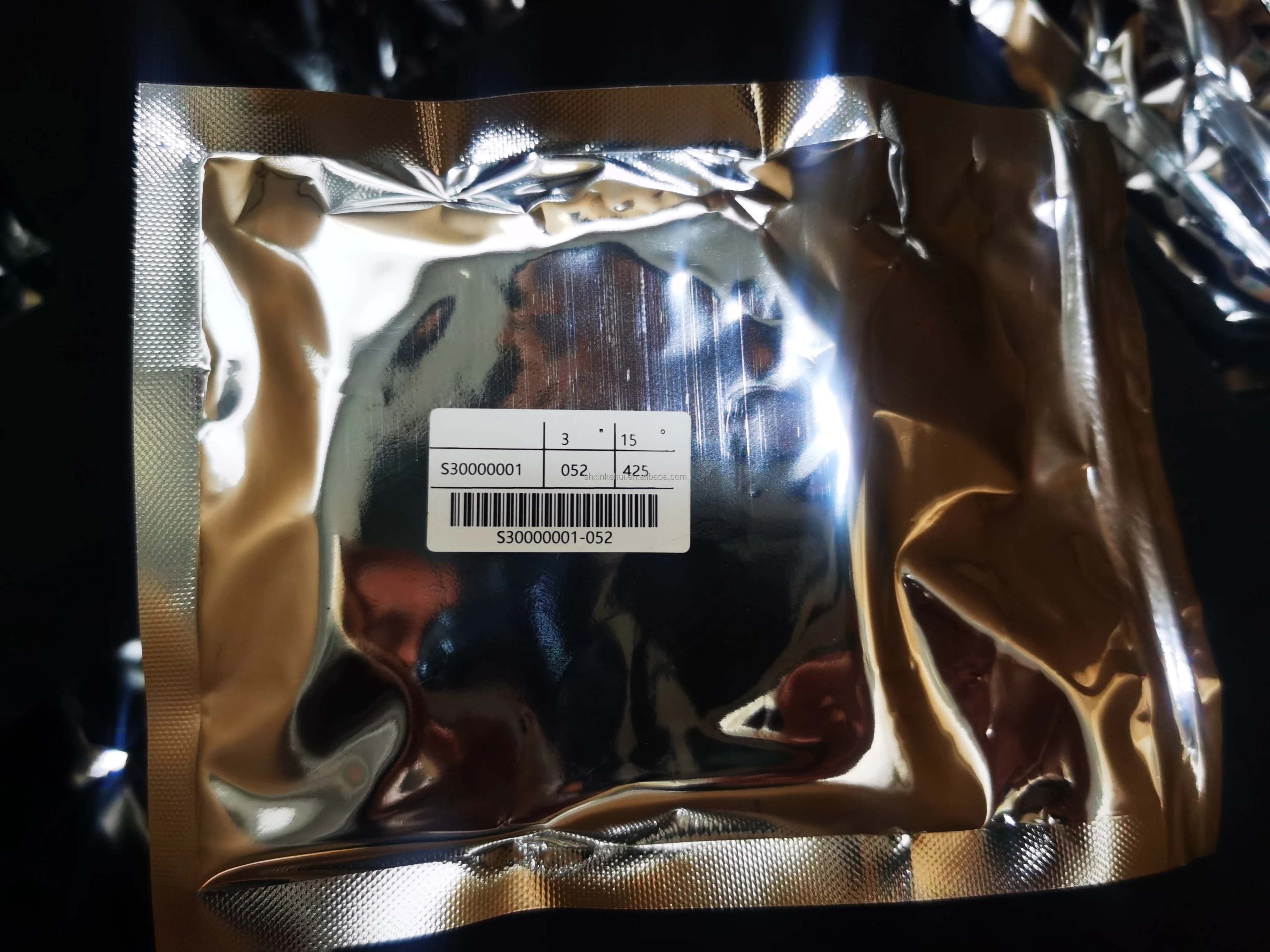

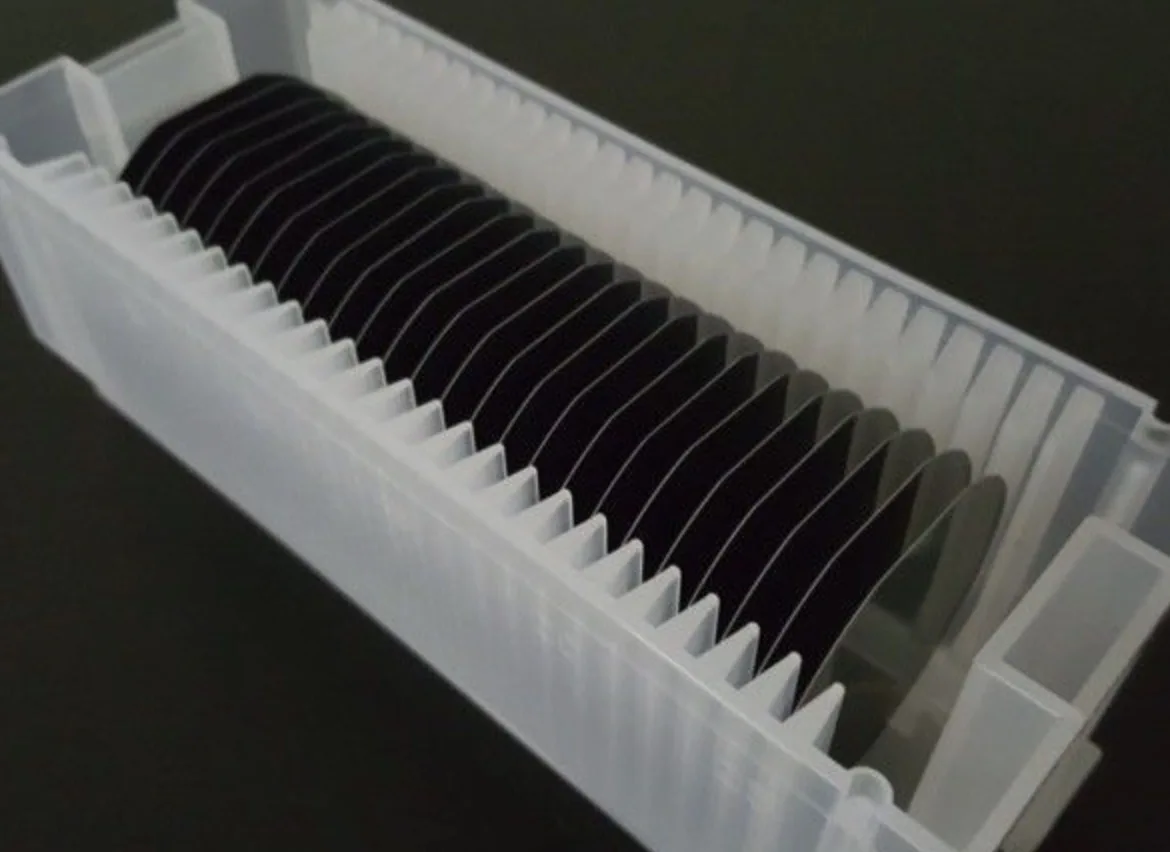

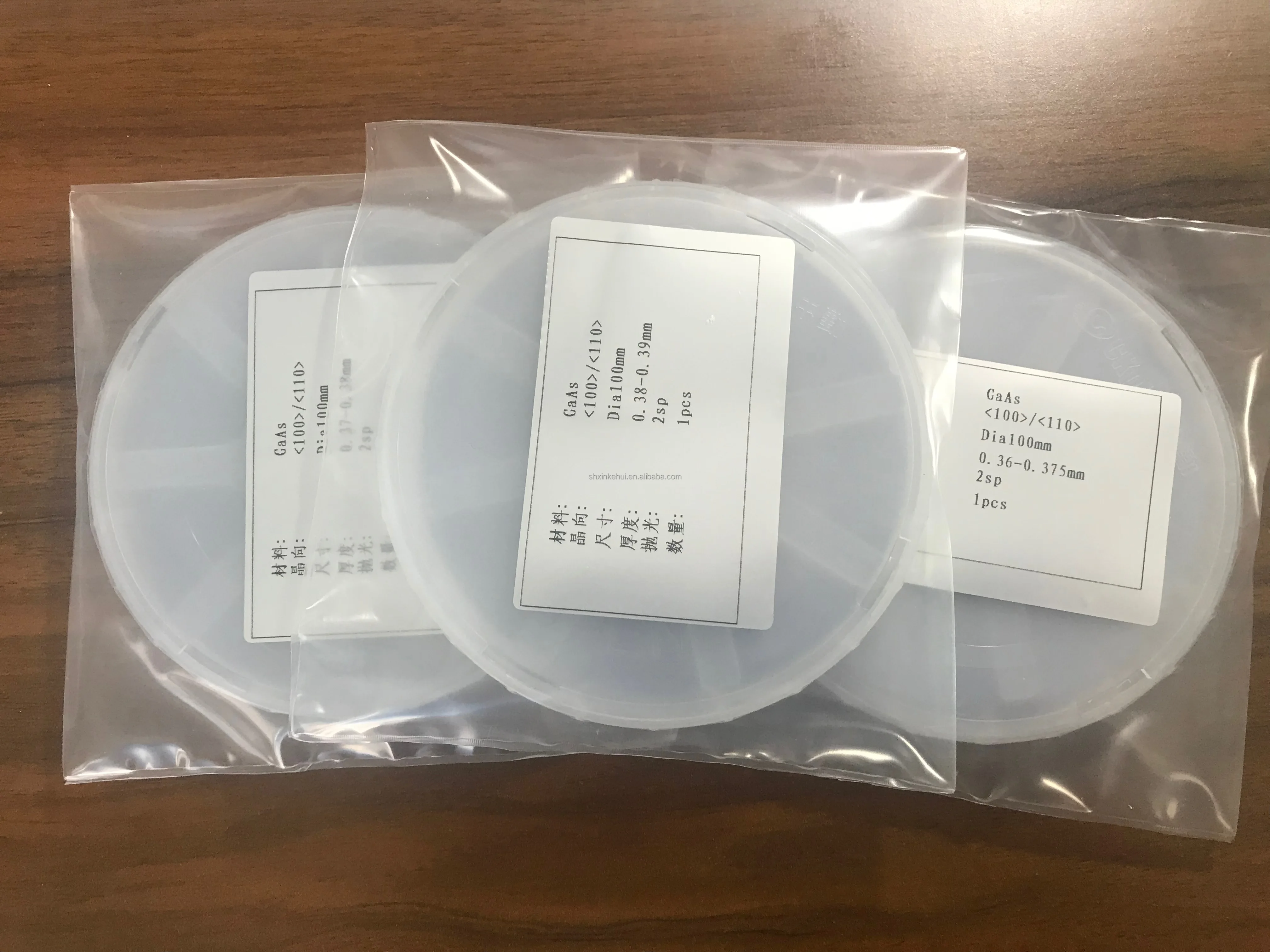

单件包装是盒子


产品广泛应用于光学电子,消费电子,军事工业,如激光和光通信。公司的主要产品包括蓝宝石光学窗,蓝宝石光学元件,设备仪器配件,手机镜头盖,蓝宝石轴承,异型非标零件,以及特种陶瓷,LT,碳化硅SIC、石英等半导体晶片。我们拥有经验丰富的工程技术团队和管理经验,以及精密加工设备和检测仪器,具有极强的非标产品加工能力,可根据客户需求设计各类新产品研发。公司将坚持 “以客户为中心,以质量为根本”,努力打造一流的光电材料高新技术企业。


A) 产品有标准规格吗?
我厂需要你方提供来图或来样进行加工定制。
B) 我能得到一些样品吗?
是的,请直接在线购买样品,或将图纸发送给我们以供我们制作。
C) 交货时间是什么时候?
产品的生产周期约为45天,运输时间为4-5天,
根据距离的不同,运输方式会影响。请你理解一下。
D) 您如何保证产品质量?
我们有严格的检验标准。它将在之前再次被检查
包装。
E) 您如何保证产品的质量以及如何处理质量问题?
我们的产品是根据
严格的质量控制体系。如果质量问题是由我厂引起的,我们提供保修服务。对于带有
问题,我们将根据实际情况讨论解决方案,包括召回。
