4寸超厚硅片定制（也可以加工定制超薄硅片、超平硅片）

一、什么是超厚硅片，超薄硅片，超平硅片？

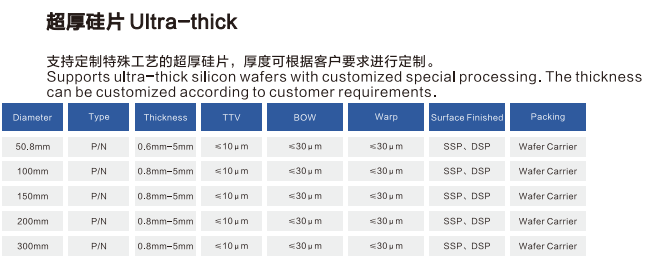

超厚硅片：行业常规标准 4 英寸硅片厚度仅500～800μm，行业一般把厚度≥1mm定义为超厚硅片，像4mm 厚度属于超高厚度特种定制硅片，这种硅片市面上一般无标准化现货，全部专属排产加工。

超薄硅片：行业中一般指5~100μm厚度的硅片，此厚度硅片为半导体高端减薄主流区间；业内普遍把＜50μm 称为极薄硅片，最低可做到 5～20μm 级。

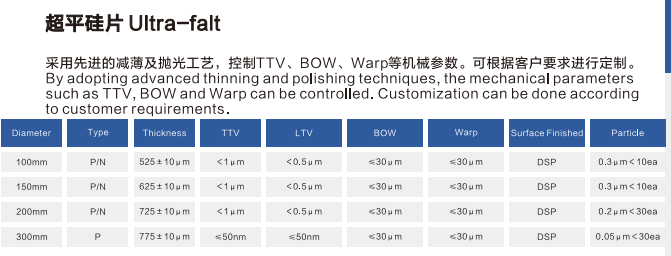

超平硅片：一般是指TTV≤3μm、Bow/Warp 严格锁死低形变的硅片。

品类	核心矛盾点	管控重点	典型应用
4mm 超厚硅片	自重装夹偏移、磨削应力累积	TTV、崩边、机械强度	高压基底、散热基座、厚层深刻蚀
超薄硅片（＜100μm）	刚性不足极易翘曲碎裂	临时键合、低应力研磨	功率器件减薄、TSV 先进封装
超平硅片	内应力、全域厚度均匀、自由状态无翘曲	TTV/Bow/Warp 三维平整度、表面均匀性	高精度光刻、晶圆键合、薄膜沉积、计量标定衬底

二、超厚硅片、超薄硅片、超平硅片的主流应用？

1、超厚硅片的主流应用

高压功率半导体基底：高压晶闸管、整流器、大功率 IGBT 测试基板，厚硅片耐压绝缘距离更大、散热能力更强，均匀厚度保证压接封装受力均匀，不会局部应力集中烧毁器件。

光学窗口、红外探测基底、激光光学衬底：单晶硅红外透光性优良，厚片机械强度高，耐高温形变小，用作红外光学窗口、光路承载基板。

科研实验平台：高温 CVD、PECVD 镀膜基底、高压电学测试载体、力学强度验证、散热载体试样。

散热承载基板：硅导热性能优异，厚硅片可充当小型器件被动散热基座。

2、超薄硅片的主流应用

功率半导体：常用厚度：30～120μm，主流 50～80μm。硅片变薄，电流纵向导通路径大幅缩短，导通电阻 Rdson 下降 15%～30%，开关损耗降低；整体热阻大幅下降，散热效率提升 50% 以上，芯片温升更低、功率循环寿命显著拉长。

先进半导体封装（TSV/3D 堆叠、2.5D 中介层、晶圆级封装 WLCSP）：常用厚度：20～50μm。HBM 高带宽显存、3D NAND 闪存多层堆叠；AI 算力芯片芯粒（Chiplet）异构集成，缩短布线距离、降低信号延迟与功耗。

晶圆级 WLCSP、扇出型 Fan-out 封装：芯片整体超薄化，手机处理器、射频基带芯片厚度压缩，整机机身做薄；超薄衬底搭配 RDL 重布线，高密度引脚排布。

硅中介层 Interposer：厚度 20～30μm 超高平整超薄硅片，作为逻辑芯片与显存之间的转接基板，多用于高端算力平台。

图像传感器 CIS（背照式 CMOS 图像传感器）：量产主流厚度：20～40μm。正面做电路，背面整体减薄，光线直接穿透薄硅层抵达感光 PN 结；

MEMS 微机电传感器（4/6 英寸超薄硅片核心赛道）：常用厚度：30～80μm，部分微结构专用 10～30μm，加速度计、陀螺仪、气压计、麦克风硅基振膜：超薄硅片直接加工悬臂梁、振动膜片，厚度越薄，机械灵敏度越高、谐振特性更优异；微流控芯片、压力传感器、红外 MEMS 测温芯片；

射频芯片与毫米波器件：厚度控制在 20～50μm：硅衬底变薄可以削弱衬底寄生电容、射频信号损耗，毫米波雷达、5G 射频前端芯片、蓝牙射频模组专用，提升高频信号稳定性。
