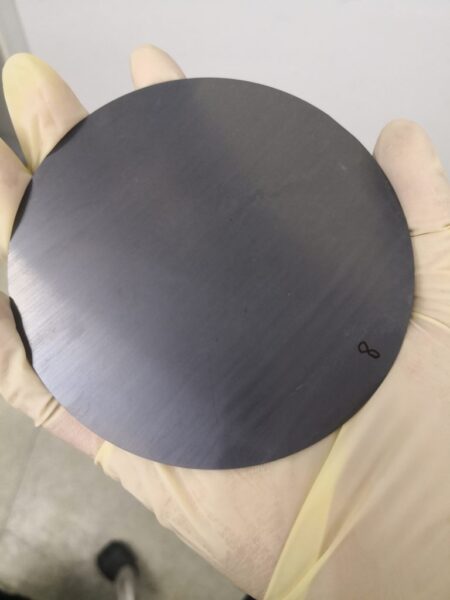

一、notch的晶向到底会不会影响晶圆的晶向？
Notch 本身不会改变晶圆晶体的固有晶向（晶格不会因为切了缺口而改变）；Notch 是一个人为加工出来的宏观角度基准，用来定义晶圆面内旋转晶向的参考原点。 常规 (100) 硅片：晶圆表面法向是 (100)，Notch 对称轴对准晶圆面内<110>晶向（SEMI 标准）。
两个概念要分开：
- 表面晶向（Surface orientation）：晶圆表面是哪个晶面，由硅锭切片决定，Notch 不能改变它；
- Notch 晶向（Notch axis /in-plane orientation）：缺口中心线对应的面内晶体方向，决定整片晶圆旋转基准。
Notch 晶向对整片晶圆带来的影响
1. 全片工艺旋转对准基准（最直接）
机台（光刻、刻蚀、离子注入、薄膜、划片）都是先识别 Notch，把晶圆旋转到设定角度，再执行工艺。
- Notch 晶向一旦偏差，整片晶圆所有芯片图案相对晶格同步旋转；
- 所有管芯的通道、沟槽、MEMS 结构，全部相对于晶格偏转一个角度；
- 影响：套刻误差、CD 均匀性、划片道对准、裂片方向。
2. 各向异性刻蚀（KOH/TMAH 湿法刻蚀、部分等离子刻蚀）
硅刻蚀速率随晶面差异巨大：(100) >> (110) >> (111)。
- 若 Notch 标定的面内 <110> 不准，V 槽、悬臂、MEMS 结构侧壁角度、底角形貌会整片偏移；
- 出现轮廓歪斜、底角异常、结构尺寸失配，整片良率下降。
3. 离子注入沟道效应（Channeling）
离子沿低指数晶向入射时，会穿透更深，掺杂剖面、结深发生变化。
- 注入工艺严格要求晶圆以 Notch 为基准旋转至指定晶向；
- Notch 角度偏移 → 整片晶圆注入沟道效应不一致，方块电阻、器件阈值电压在片内、片间漂移。
4. 氧化、外延生长速率
氧化速率、外延生长速率存在晶向相关性；Notch 基准决定晶格相对薄膜生长方向，会影响氧化层厚度均匀性、外延层缺陷密度。
5. 载流子迁移率、器件电学特性
MOS 管沟道方向需要按晶格方向设计，通常沿 <110> 或 < 100>。
- Notch 基准偏差 → 晶体管沟道相对晶格偏转，迁移率、漏电流、可靠性在整片晶圆上系统性偏移。
6. 晶圆解理 / 裂片方向
硅会沿 {110} 面解理。Notch 标定 < 110 > 方向，是划片、裂片的参考； Notch 角度偏差会导致划片后芯片崩边、裂片不顺、芯片边角裂纹。
表面晶向、离轴角、Notch 面内晶向 定义 & 工艺影响对比表
| 参数 | 定义 | 核心物理本质 | 主要工艺影响 | 典型失效现象 | 常规公差参考（硅基） |
|---|---|---|---|---|---|
| 表面晶向（Surface Orientation） | 晶圆表面法线对应的晶面指数，例如 Si (100)、SiC (0001)、蓝宝石 C 面 (0001) | 晶锭切片时，切割平面与晶格的宏观晶面，决定垂直晶圆方向的晶格 | 1. 湿法各向异性刻蚀基础形貌
2. 氧化 / 外延生长速率 3. 载流子迁移率基础水平 4. 外延成核、缺陷密度 |
结构轮廓完全不对；氧化层厚度系统性偏大 / 偏小；外延层大量堆垛层错、位错；器件迁移率整体偏低 | ±0.5° |
| 离轴角（Off-cut / Off-angle） | 晶圆表面法线与理想晶面法线之间的微小倾斜角度，同时附带离轴方向 | 晶锭切割刻意倾斜一个角度，引入台阶 terrace，不改变标称晶面，只是晶格轻微倾斜 | 1. SiC/GaN/ 蓝宝石外延最关键：控制台阶流生长，抑制岛状生长
2. 影响外延层位错、表面粗糙度 3. 硅片小离轴影响氧化、薄层均匀性 |
外延表面出现孤岛、麻点；片内厚度不均；器件漏电增加；SiC 外延三角缺陷 | SiC 常见 4°/8°；硅片一般 0~0.5°；公差 ±0.1°~±0.5° |
| Notch 面内晶向 | Notch 缺口中心线在晶圆平面内所对准的晶体方向（面内晶向，硅 (100) 标准为 < 110>） | 只是面内旋转基准标记，不改变晶格本身，只定义旋转零点 | 1. 光刻套刻、图形相对晶格旋转角度
2. 离子注入沟道效应 3. MEMS 湿法刻蚀侧壁角度 4. MOS 管沟道迁移率、划片裂片解理方向 |
整片晶圆图形统一偏转；注入后 Vth 整片漂移；MEMS 沟槽侧壁歪斜；划片崩边、裂片裂纹；片间参数系统性偏移 | SEMI 标准 ±0.5° |
Notch 晶向定义整片晶圆的旋转零点，不改变晶圆表面晶面，但决定所有器件图案、沟槽、注入方向相对晶格的夹角。一旦 Notch 晶向超差，所有芯片会出现同方向、系统性的形貌与电学偏差，不是局部单点缺陷，而是整片晶圆一致性问题。
