在化合物半导体里，磷化铟(InP)一直是个不太好伺候的角色——晶格脆、位错敏感、加工窗口窄。也正因为这样，市面上真正能把4英寸InP衬底稳定供货的厂家并不多，多数客户拿到的样片参数参差不齐，量产时才发现问题。这篇文章从一线使用者的角度，把4英寸InP衬底的几何尺寸、晶向、掺杂、电学、表面参数全部拆开讲清，并给到不同应用下的选型建议。希望正在选型的工程师少走弯路。
一、为什么是4英寸
磷化铟衬底行业经历了从2英寸(50mm)到3英寸(76.2mm)，再到当前主流的4英寸(100mm)的演进。2英寸时代InP主要用于基础研究和小批量激光器，3英寸过渡期国内大部分厂家只能做到小尺寸。真正把InP推向产业化的，是4英寸这一代：单片可切出更多芯片、单芯片成本下降、外延均匀性在大尺寸下才更明显地体现出来。
从市场看，目前4英寸InP衬底仍占据主流出货份额，6英寸(150mm)在海外大厂如住友电工、AXT已有量产，但国内产能仍以4英寸为主，且在未来3-5年内是大多数国内客户的实际可选项。
1.1 4英寸InP衬底的产业定位
我们把InP衬底按尺寸做一次产业意义的对位：
| 尺寸 | 对应直径(mm) | 当前产业角色 | 典型应用 |
|---|---|---|---|
| 2英寸 | 50.8 | 研学样片、老产线维护 | 教学、试验 |
| 3英寸 | 76.2 | 过渡尺寸，逐步退出 | 小批量激光器 |
| 4英寸 | 100.0 | 当前主流商用尺寸 | 激光器、光电探测器、HEMT |
| 6英寸 | 150.0 | 下一代尺寸，海外已量产 | 高功率光通信、硅光异质集成 |
需要注意的是，4英寸InP衬底目前的良率与成本平衡点还是最理想的——6英寸虽然单片芯片数翻倍，但对应外延设备、掩膜版、芯片设计都要相应升级，很多中小客户还用不上。
二、4英寸InP衬底的核心技术参数

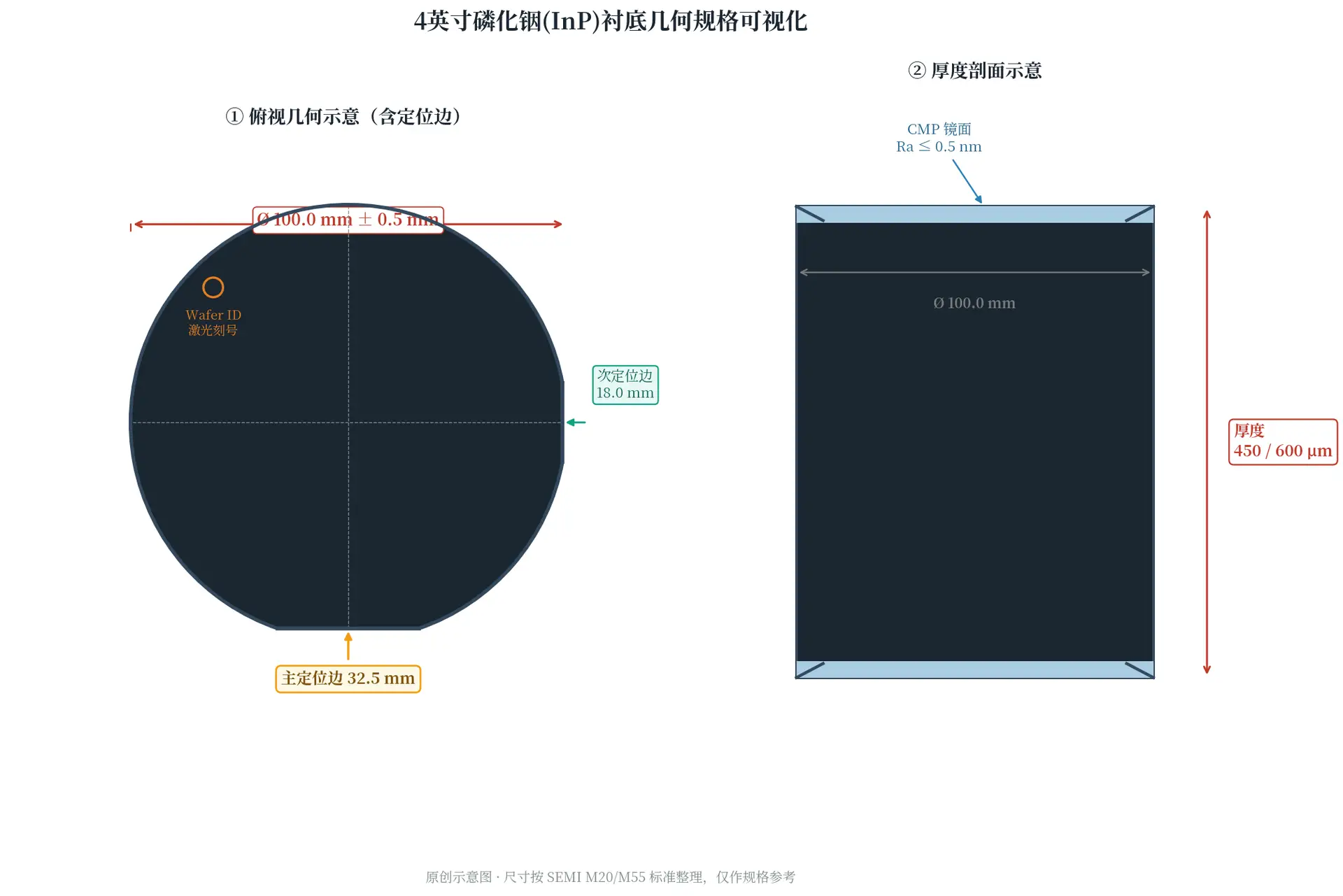

很多工程师拿到datasheet第一眼就是一堆缩写在闪:TTV、Bow、Warp、EPD……先把这几个参数彻底搞明白，再去比对厂家数据才不会出错。下面这张图先把4英寸InP衬底的几何形状和定位边标准说清楚。
2.1 几何尺寸与公差
| 参数 | 典型值 | 高端规格 | 说明 |
|---|---|---|---|
| 直径 | 100.0 mm ± 0.5 mm | 100.0 mm ± 0.2 mm | 影响光刻对准与芯片划片 |
| 厚度 | 450 μm / 600 μm | 350 μm / 625 μm | 薄片利于散热减应力，厚片利于清洗搬运 |
| 主定位边长度 | 32.5 mm ± 2.5 mm | 32.5 mm ± 1.5 mm | SEMI标准 |
| 次定位边 | 18.0 mm ± 2.0 mm | 18.0 mm ± 1.0 mm | SEMI标准 |
| 倒角 | C型 / 全圆 | C型/T型按需 | 影响后续外延与划片崩边 |
2.2 晶向与取向
4英寸InP衬底最常用的晶向是(100)偏向[110]方向2°、4°、6°三种，特殊应用如VCSEL或某些MEMS需要(111)或(311)。晶向偏角决定了后续外延层的生长模式，对位错密度、组分均匀性影响极大。
| 晶向 | 典型应用 | 偏角选择 | 备注 |
|---|---|---|---|
| (100) 偏2°→[110] | InP基长波长激光器 | 2° | 最常用，台阶流生长 |
| (100) 偏4°→[110] | HEMT微波器件 | 4° | 改善InGaAs/InP界面 |
| (100) 偏6°→[110] | 高组分InGaAs外延 | 6° | 抑制相分离 |
| (111)B | 纳米线、量子点 | 0°(精确) | 小众需求 |
| (311)A | 特定MEMS、传感器 | 0° | 定制尺寸 |
2.3 掺杂类型与电学性能
InP衬底按掺杂类型大致分三类，每一类对应不同的应用场景：
| 类型 | 掺杂剂 | 载流子浓度(cm⁻³) | 电阻率(Ω·cm) | 迁移率(cm²/V·s) | 主要应用 |
|---|---|---|---|---|---|
| 半绝缘SI | Fe(铁) | — | ≥ 1×10⁷ | — | HEMT、微波单片 |
| N型 | Sn(锡) | 1×10¹⁸ ~ 5×10¹⁸ | 1×10⁻³ ~ 5×10⁻³ | 1500 ~ 2500 | 激光器、探测器 |
| P型 | Zn(锌) | 5×10¹⁷ ~ 5×10¹⁸ | 5×10⁻³ ~ 1×10⁻² | 80 ~ 200 | 发光器件、pin结构 |
注意：Fe掺杂的半绝缘InP对工艺要求很挑剔，Fe在高温外延过程中会向外延层扩散，导致器件性能退化，这就是为什么SI-InP多用于不需要高温外延的微波器件。
2.4 晶体完整性与位错密度
位错密度(Etch Pit Density, EPD)是衡量InP衬底质量的核心指标，直接决定后续外延良率。
| 等级 | EPD典型值(cm⁻²) | 适用场景 | 国内可获得性 |
|---|---|---|---|
| 优级 | ≤ 5×10³ | VCSEL、长寿命激光器 | 较少，需定制 |
| 标准优级 | ≤ 5×10⁴ | DFB激光器、高速探测器 | 部分厂家可批量供 |
| 标准级 | ≤ 5×10⁵ | 通用光电、HEMT | 主流供货规格 |
| 研究级 | ≤ 5×10⁶ | 研发、小批量 | 常规供货 |
2.5 几何完整性：TTV/Bow/Warp
这三项是后端光刻工艺最关心的参数。InP衬底相对GaAs来说更容易翘曲，尤其大尺寸下表现更明显。
| 参数 | 含义 | 标准规格 | 高端规格 |
|---|---|---|---|
| TTV (Total Thickness Variation) | 总厚度变化 | ≤ 10 μm | ≤ 5 μm |
| Bow | 弯曲度(中心偏离基准) | ≤ 20 μm | ≤ 10 μm |
| Warp | 翘曲度(全局形变) | ≤ 30 μm | ≤ 15 μm |
| 局部平整度(STIR) | 局部翘曲 | ≤ 5 μm | ≤ 3 μm |
2.6 表面与粗糙度
外延前晶片表面通常为化学机械抛光(CMP)后的镜面状态：
- Ra粗糙度 ≤ 0.5 nm (5μm×5μm区域，AFM测量)
- 无划痕、无凹坑、雾化区域≤1%
- 背面：化学腐蚀背封或抛光态，按客户指定
三、4英寸InP衬底的典型应用

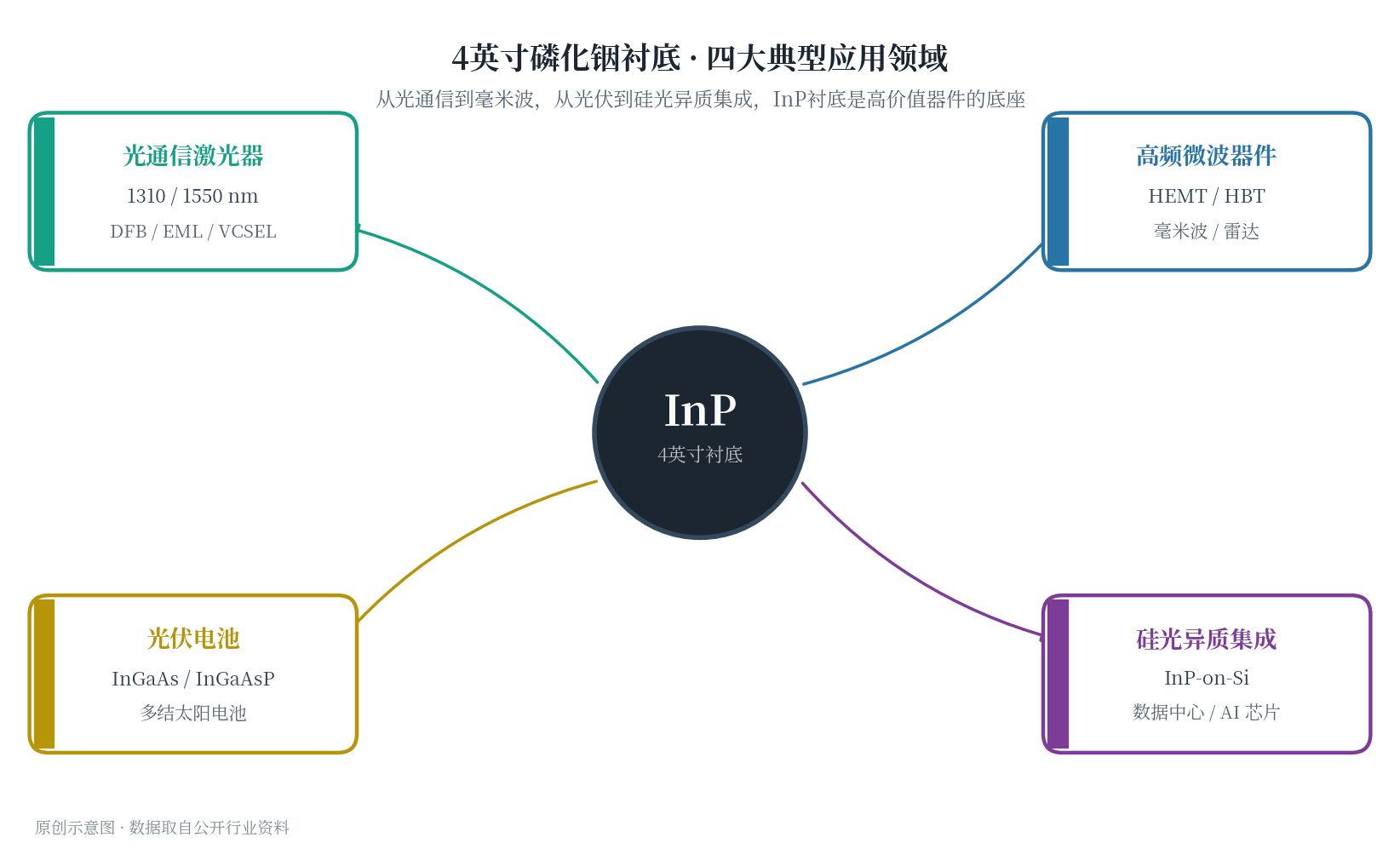

4英寸InP衬底之所以重要，是因为它支撑了几大高价值产业。下图先给出四个最主要的应用方向，再逐一展开。
从国内实验室的实测经验看，主要应用场景集中在四个方向：
3.1 光通信激光器与探测器
这是InP衬底最大的应用场景。1310nm / 1550nm波段的光通信芯片几乎全部基于InP材料体系。4英寸衬底上一个周期可以切出数倍于3英寸的DFB激光器或PIN探测器芯片，单芯片成本显著下降。
3.2 高频微波器件(HEMT, HBT)
InP基HEMT和HBT的工作频率可达300GHz以上，在毫米波通信、相控阵雷达、电子战系统中扮演关键角色。这类应用多使用Fe掺杂的半绝缘InP衬底，要求低损耗、低位错。
3.3 太空光伏电池
InP/InGaAs/InGaAsP多结太阳能电池的转换效率可达32%以上(AM0)，是空间太阳能电池的主流方案。4英寸InP衬底可适配大面积多结电池工艺。
3.4 数据中心硅光异质集成
近年来，硅光技术兴起，InP激光器通过键合或外延方式与硅光芯片集成。4英寸InP衬底是当前硅光异质集成最经济的尺寸匹配方案。
四、4英寸与其他尺寸的选型对比
很多客户在选型时犹豫”我到底该用4英寸还是6英寸”。这里直接给结论：
| 对比维度 | 4英寸 | 6英寸 | 建议 |
|---|---|---|---|
| 单片成本 | 低 | 较低(分摊到芯片数) | 4英寸更适合中小批量 |
| 芯片产出 | 中等 | 高(约2.25倍面积) | 大批量生产选6英寸 |
| 外延设备要求 | 主流MOCVD适用 | 需大型MOCVD | 设备投入差异大 |
| 位错控制难度 | 中等 | 高 | 4英寸良率更稳 |
| 供应链可获得性 | 充足 | 少数海外厂可稳定供货 | 4英寸供货周期短 |
| 适用阶段 | 研发到量产 | 大批量量产 | 研发期多用4英寸 |
如果项目处于研发或小试阶段，建议优先用4英寸——供货稳定、单价友好、外延工艺成熟。等真正进入千万级量产，再评估6英寸的迁移。
五、选型与使用建议
针对不同客户类型，给一些经验上的建议：
5.1 面向激光器厂家的选型
长距离光通信DFB激光器：建议用(100)偏2°的N型Sn掺杂InP，EPD≤5×10⁴ cm⁻²，TTV≤8μm。这类参数组合在多数国产InP厂家都能稳定供货。
数据中心CWDM激光器：对EPD要求可略放宽(≤5×10⁵)，但对Warp要求严格(≤15μm)，因为这类激光器对光斑形状极为敏感。
5.2 面向微波器件厂家的选型
InP HEMT：必须用Fe掺杂的半绝缘InP，对Fe含量有明确要求(通常≥1×10¹⁶ cm⁻³)，否则无法保证缓冲层的高阻特性。EPD建议控制在≤1×10⁴ cm⁻²。
InP HBT：与HEMT类似，要求高阻衬底，但Fe浓度可略低。
5.3 面向研发用户的选型
研发用户的预算敏感，参数不必追求极致。建议选购标准规格的SI或N型InP，EPD≤5×10⁵ cm⁻²即可满足多数实验需求。包装上尽量选择单片真空铝箔袋发货，避免多片混合包装带来的颗粒污染。
5.4 供应商评估要点
- 是否提供完整的datasheet，避免只给简短参数
- 位错测试方法是否明示(Hubert腐蚀液 vs 配比化学抛光)
- 包装方式与运输条件(温度、湿度、振动)
- 是否可分批供货，避免库存积压
- 是否提供外延验证服务(很多厂家会同步做MOCVD外延验证片)
六、常见FAQ
Q1：4英寸InP衬底的价格区间是多少?
国内标准规格(4英寸N型Sn掺杂、EPD≤5×10⁵、TTV≤10μm)单片通常在千元级，半绝缘Fe掺杂片价格略高。如果需要EPD≤5×10⁴的优级片或定制晶向，价格会显著上升。具体请向供应商获取当日报价。
Q2：4英寸InP衬底能不能做双面抛光?
可以。双面抛光(DS-DSP)更利于后续键合或薄膜转移工艺，但对CMP工艺要求更高、成本也增加约30%~40%。在硅光异质集成中经常使用。
Q3：InP衬底开封后能存放多久?
原厂真空包装条件下，建议在6个月内用完。开封后如果暴露在空气中，建议48小时内使用完毕，否则表面会缓慢氧化形成InPO₄，影响后续外延。
Q4：InP和GaAs衬底怎么选?
简单说：用于1300/1550nm波段的光通信或300GHz以上高频器件，选InP；用于高频段LED、VCSEL、微波功率器件，选GaAs。两者工艺不通用，参数不能直接互换。
Q5：4英寸InP衬底可以委托加工成6英寸吗?
不行。InP衬底是从单晶生长阶段就决定了尺寸，4英寸晶锭无法通过切割或键合升级为6英寸。如果需要6英寸衬底，必须从单晶生长源头采购。
Q6：收到的InP衬底边缘有崩边，正常吗?
运输过程中轻微崩边在工业标准内可接受(SEMI M20规定单边崩边≤1mm)。但如果崩边贯穿厚度或出现在主定位边附近，建议直接拒收，因为后续光刻对准会受影响。
Q7：InP衬底的废片如何处理?
InP含In、P元素，其中InP粉末与水反应生成PH₃(剧毒)，废片处理有专门的化学品流程。建议厂家按供应商指引的批次回收流程处理，避免直接研碎或酸洗。
Q8：你们能提供4英寸InP衬底的样品测试吗?
常规规格的样品多数厂家均可提供。规格特殊的(如特殊晶向、超高EPD要求或双面抛光定制)需要额外排期，一般2~3周即可出货。
七、结语
4英寸InP衬底不是一个标准化的”批量商品”，而是一个需要根据应用反推工艺的”半定制材料”。用户在下单前想清楚三件事：掺杂类型、晶向偏角、核心电学/几何参数；其他附属规格(包装、背面处理、倒角)在和供应商沟通时再敲定，往往能拿到更合适的价格。
如果对参数选择或外延配套仍有疑问，可以带着应用场景直接咨询供应商，让对方帮你反推规格——这往往比自己一项一项查datasheet更高效。
